缠绕管式换热器在食品工业中的应用与创新

在食品工业中，热交换是保障产品质量、提升生产效率的核心环节。从原料预处理到终端产品包装，加热、冷却、杀菌、浓缩等工艺均依赖高效、可靠的换热设备。缠绕管式换热器凭借其独特的三维螺旋流道设计、优异的传热性能及耐腐蚀特性，已成为食品工业热处理领域的“明星设备"。本文将从技术原理、核心优势、应用场景及未来趋势四方面，解析其在食品领域的创新价值。

一、技术原理：螺旋缠绕如何实现高效传热？

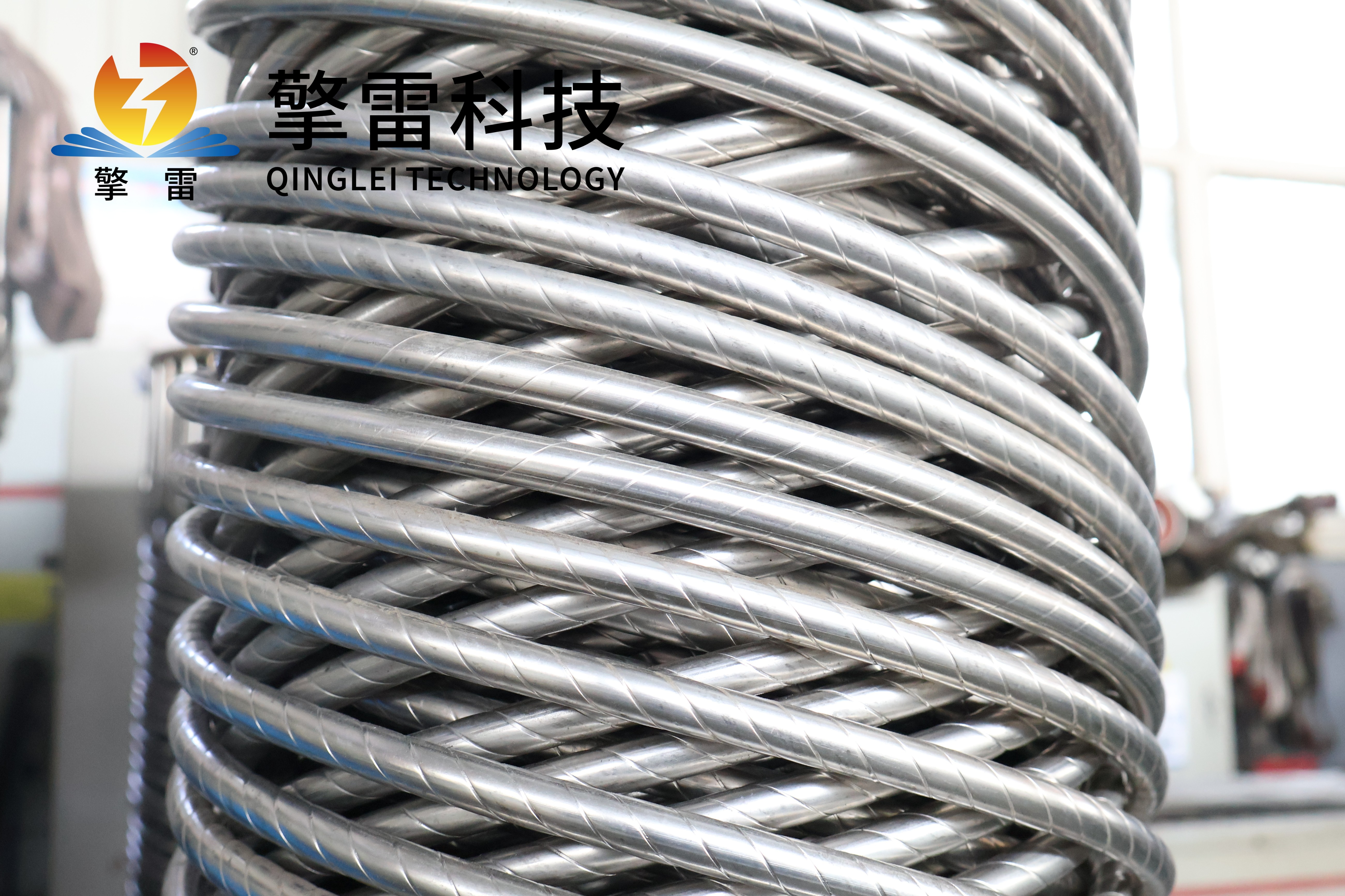

缠绕管式换热器的核心结构由8-12mm直径的316L不锈钢螺纹管以3°-20°螺旋角精密缠绕于中心筒体形成。这种设计使流体在管内流动时产生离心力驱动的二次环流，与主流叠加形成强烈湍流。实验数据显示，其雷诺数较传统直管提升300%-500%，传热系数达13,600-14,000 W/(m²·K)，是传统管壳式换热器的2-3倍。冷热流体路径逆向设计，使对数平均温差（LMTD）利用率提升30%。例如，在牛奶超高温瞬时灭菌（UHT）工艺中，137℃杀菌温度与4℃冷却介质的温差利用率高达92%，较传统设备节能18%。

螺旋流动产生的剪切应力达15-20 Pa，较层流状态提升5-8倍，有效抑制蛋白质、果胶等物质的沉积。某果汁加工企业应用案例显示，设备连续运行6个月后污垢系数仅0.0002 m²·K/W，清洗周期延长至传统设备的3倍。

二、核心优势：适配食品工业的“性"

高效节能，降低运营成本

缠绕管式换热器单位体积换热能力为传统设备的3-5倍，体积缩小70%，重量减轻30%。例如，山东某乳企50吨/小时生产线采用该设备后，年节约蒸汽费用达96万元。在丙烯酸生产中，冷凝效率提升40%，蒸汽消耗量降低25%；PTA生产中冷凝效率提升35%，年节约冷却水用量达30万吨。

材质适配，耐受复杂介质

采用316L不锈钢、钛合金或碳化硅复合管束，耐受含Cl⁻、有机酸及糖分的食品介质。例如，在湿氯气环境中连续运行5年无腐蚀，寿命较传统设备延长3倍。某酱油厂采用碳化硅板式换热器，表面光滑不易结垢，传热系数达1800W/(m²·℃)，较不锈钢设备提升50%，蒸发时间缩短30%，年节约蒸汽成本超百万元。

卫生标准，保障食品安全

管束表面粗糙度≤0.8μm，符合GMP标准，避免细菌滋生；双管板无菌设计防止交叉污染。例如，青岛某啤酒厂采用钛合金材质管束的缠绕管式换热器，通过物联网传感器实时监测发酵罐温度，AI算法自动调节冷却介质流量，温度波动控制在±0.3℃以内，产品合格率提升至99.8%。

空间优化，灵活适配产能

单位体积传热面积达100-170 m²/m³，体积仅为传统设备的1/10。某海洋平台啤酒生产线采用后，换热系统占地面积减少70%，基建投资节省42%。模块化设计支持法兰连接标准模块，单台设备处理量从10㎡扩展至1000㎡，灵活适配不同产能需求。

三、应用场景：覆盖食品加工全链条

乳制品加工：UHT灭菌与营养保留

在牛奶UHT处理中，设备采用双管板无菌设计，管程走热牛奶（137-150℃），壳程通冷却水（1-4℃）。螺旋流道使牛奶在0.5秒内完成升温-杀菌-冷却全过程，维生素C保留率较传统板式换热器提高12%，能耗降低35%。

果汁浓缩：低温蒸发与色泽保留

针对高粘度果汁（如番茄酱、苹果浓缩汁），设备通过多层螺旋缠绕结构将换热面积提升至200 m²/m³，较传统设备增加4倍。在某橙汁浓缩生产线中，蒸发温度从65℃降至58℃，热敏性成分损失减少25%，产品色泽保留度提升15%。针对果肉颗粒堵塞问题，企业开发可拆式结构，管束通过法兰连接实现快速拆卸清洗，某芒果汁生产线应用后设备连续运行时间从8小时延长至72小时。

啤酒发酵：精准控温与菌种保护

啤酒发酵需在7-12℃精准控温，温度波动需控制在±0.5℃以内，以保障菌种代谢稳定性。青岛某啤酒厂采用钛合金材质管束的缠绕管式换热器，通过物联网传感器实时监测发酵罐温度，AI算法自动调节冷却介质流量，温度波动控制在±0.3℃以内，产品合格率提升至99.8%。

酱油蒸发：高盐环境与抗腐蚀

酱油发酵液含盐量约18%，需通过蒸发浓缩将固含量从12%提升至30%，传统不锈钢换热器易结垢且腐蚀严重。某酱油厂采用碳化硅板式换热器，表面光滑不易结垢，传热系数达1800W/(m²·℃)，较不锈钢设备提升50%，蒸发时间缩短30%，年节约蒸汽成本超百万元。

四、未来趋势：材料、结构与智能化的融合

材料创新：耐高温与超导热

碳化硅复合材料耐温上限提升至1200℃，适用于超高温瞬时灭菌（STU）工艺，进一步减少能源消耗。石墨烯涂层导热系数突破300 W/(m·K)，使换热管耐氯离子浓度提升至1000ppm，延长设备在海鲜加工等高腐蚀场景中的使用寿命。

结构优化：3D打印与仿生设计

通过选择性激光熔化（SLM）技术制造复杂螺旋流道，压降降低20%-30%，传热系数提升10%-20%。仿生螺旋流道借鉴海洋贝类结构优化流体流动，减少阻力并提升换热效率。

智能集成：数字孪生与多能互补

集成物联网传感器与AI算法，实时监测进出口温度、压力及流体流量，通过数字孪生技术预测污垢沉积程度，提前30天预警维护需求。自适应调节系统根据工况自动调节冷却介质流量，温度波动控制在±0.3℃以内。与储能技术结合，综合能效提升12%-18%，推动工业园区与城市能源系统的低碳化转型。

从乳制品UHT灭菌到果汁浓缩，从啤酒发酵控温到酱油高盐蒸发，缠绕管式换热器的应用场景覆盖食品加工全链条，显著提升了产品质量与生产效率。随着材料科学、数字技术与环保节能技术的深度融合，其将持续推动食品工业向更高效、更可靠、更绿色的方向升级，为食品供应链的稳定与创新提供坚实保障。
