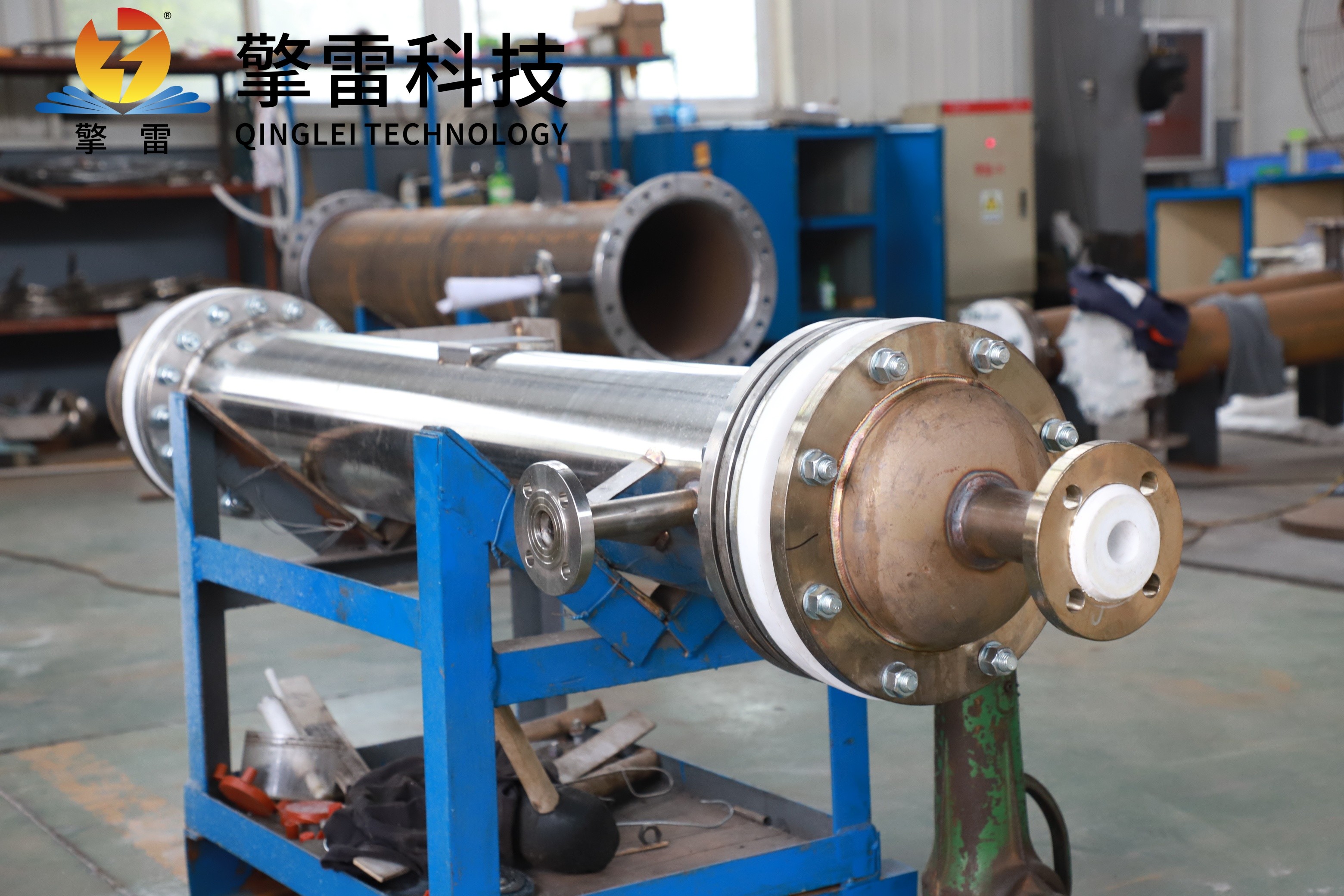

磷酸碳化硅热交换器-浮头结构：创新设计与工业应用

磷酸工业作为化工领域的重要分支，其生产过程涉及高温、强腐蚀性介质的热交换环节，对设备性能提出严苛要求。传统金属换热器在磷酸工况下易因腐蚀、结垢导致效率衰减，而磷酸碳化硅热交换器凭借其独特的浮头结构与碳化硅材料的优异特性，成为破解行业痛点的关键技术。本文将从结构设计、材料特性、应用场景及经济效益四个维度，系统解析这一创新设备的核心价值。

一、浮头结构：热应力动态消除的创新设计

浮头结构是磷酸碳化硅热交换器的核心创新，其设计原理通过“自由浮动机制"与“双密封系统"实现热应力动态补偿与密封可靠性优化，具体包含以下关键技术：

1. 自由浮动机制

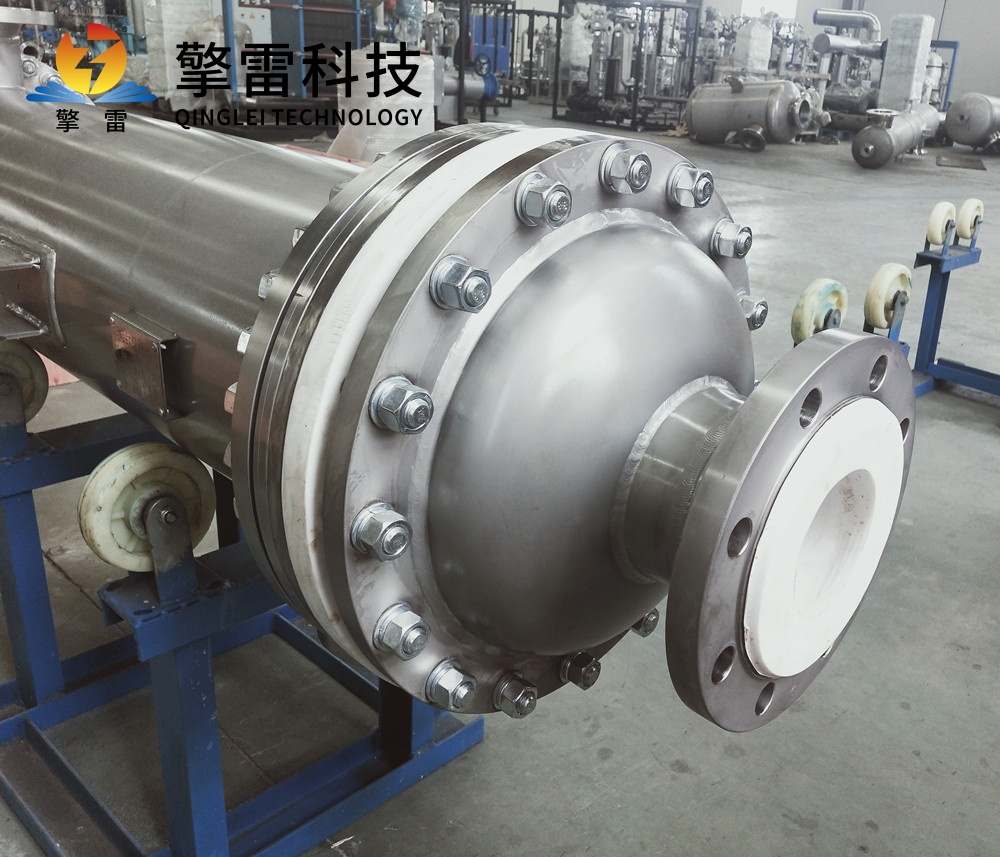

浮头端由浮动管板、钩圈法兰和浮头盖组成，管束一端与固定管板焊接，另一端通过浮动管板与钩圈连接。当管束与壳体因温差产生不同膨胀量时，浮头端可沿轴向自由伸缩（伸缩量达12mm），避免传统固定管板式换热器因热应力导致的变形或泄漏。例如，在冰岛地热电站中，采用浮头结构的缠绕管式换热器连续运行8年，寿命是传统设备的2倍。

2. 双密封系统

钩圈法兰采用对开式设计，管板外径与钩圈内径间隙控制在0.2-0.4mm，螺栓上紧后间隙消失，形成均匀密封压力。在10MPa设计压力下，泄漏率低于0.001mL/s，远优于行业标准。此外，管板表面通过化学气相沉积（CVD）形成0.2mm碳化硅涂层，消除与不锈钢基材的热膨胀系数差异（4.2×10⁻⁶/℃ vs 16×10⁻⁶/℃），热应力降低60%，进一步保障密封可靠性。

3. 模块化与可维护性

浮头结构支持单管束独立更换，维护时间缩短70%。例如，在云南某磷化工企业中，模块化设计使设备快速适应不同生产线的热交换需求，年减少停机时间超200小时。

二、碳化硅材料：工况下的性能保障

碳化硅（SiC）作为第三代半导体材料，其晶体结构赋予其耐高温、抗腐蚀、高导热三大核心优势，成为磷酸工况的理想选择：

1. 耐高温性

碳化硅熔点高达2700℃，可在1600℃下长期稳定运行，短时耐受2000℃环境。在云南某磷矿项目中，碳化硅换热器成功应对1350℃合成气急冷冲击，热回收效率从65%提升至88%，而传统金属设备在此工况下易因热膨胀系数差异导致开裂。

2. 抗腐蚀性

碳化硅对浓硫酸、王水、磷酸等介质年腐蚀速率<0.005mm，较316L不锈钢提升100倍。其化学惰性源于Si-C键的高键能（460kJ/mol），远高于金属-氧键的键能。贵州某磷化工企业案例显示，设备连续运行5年未出现泄漏，而传统钛材换热器平均寿命仅2年。

3. 高导热性

碳化硅热导率达120-270W/(m·K)，是铜的1.5倍、不锈钢的5倍。四川某磷酸浓缩项目中，通过螺旋缠绕管束设计，冷凝效率提升40%，蒸汽消耗降低25%，系统能效提升18%。

三、应用场景：全流程覆盖与定制化解决方案

磷酸碳化硅热交换器已渗透至磷酸生产的核心环节，成为提升能源利用效率与产品质量的关键装备：

1. 高温烟气余热回收

回收反应釜排出的高温烟气（800-1000℃），预热原料气至600℃，热回收效率达85%。云南某磷化工企业案例显示，年节约天然气成本超200万元，同时减少CO₂排放。

2. 磷酸浓缩与冷却

在磷酸浓缩工艺中，高温热介质（如饱和蒸汽、导热油）在壳程流动，低温稀磷酸在管程流动，热量通过碳化硅换热管管壁传递，使稀磷酸温度升高、水分蒸发。某企业采用该设备后，换热效率从68%提升至82%，年节约蒸汽1.2万吨。在磷酸冷却环节，设备将浓缩后高温磷酸冷却至常温储存，满足食品级磷酸生产的卫生标准。

3. 抗结垢与耐热震

表面光滑度达Ra0.2μm，抗结垢性使污垢沉积率较金属降低70%，传热效率衰减周期延长至5年以上。抗热震性（热膨胀系数4.7×10⁻⁶/℃）支持300℃/min温度剧变，避免传统设备因热应力开裂。

4. 废气处理与环保

将1200℃高温废气冷却至200℃以下，满足后续SCR脱硝工艺要求，氮氧化物排放浓度降至50mg/m³以下。某企业采用后，废气处理系统运行稳定性提升40%，年维护成本降低60%。

四、经济效益：全生命周期成本优势

尽管初期投资较传统设备高20%-30%，但磷酸碳化硅热交换器通过以下方式实现长期收益：

1. 能耗降低

实测热效率提升30%-50%，在电力行业中使机组热耗率下降5%。湖北某磷肥厂案例显示，蒸汽消耗降低25%，系统热耗率下降5%，年增发电量800万kW·h。

2. 维护成本缩减

模块化设计支持快速检修，清洗周期延长至传统设备的6倍。四川某磷酸盐企业案例显示，热油系统故障率降低90%，维护成本缩减60%。

3. 设备寿命延长

在氯碱工业中，设备寿命突破10年，远超传统钛材的5年周期。300℃高温下设备变形量<0.1mm，寿命突破10年。

4. 空间优化

单位体积换热面积增加50%，减少占地面积30%。贵州某磷化工企业改造项目中，设备成功替代原有设备，节省空间200m²。

五、未来趋势：材料科学与智能技术的融合

随着材料科学与数字技术的不断发展，磷酸碳化硅热交换器将呈现以下发展趋势：

1. 表面功能化

纳米涂层技术通过化学气相沉积（CVD）在管束表面形成0.2μm厚纳米涂层，抗污垢性能提升50%，维护周期延长至18个月。

2. 智能监控系统

集成物联网传感器与AI算法，实现远程监控、故障预警（准确率>98%）及自适应调节。数字孪生技术构建设备三维模型，实时映射运行状态，预测剩余寿命，维护决策准确率>95%。

3. 复合材料创新

研发碳化硅-石墨烯复合材料，导热系数有望突破300W/(m·K)，耐温范围扩展至-196℃至800℃，适用于氢能储能领域的-253℃超低温换热。

4. 3D打印技术

通过3D打印制造仿生树状分叉流道，降低压降20-30%，进一步提升换热效率。某企业采用该技术后，传热系数突破12000W/(m²·℃)。

磷酸碳化硅热交换器凭借其的材料特性与结构创新，正在重塑磷酸工业的热能管理范式。从云南磷矿的高温烟气回收，到贵州磷化工的长期稳定运行，再到四川磷酸浓缩的能效提升，其全生命周期成本优势与环保效益已得到充分验证。随着3D打印、数字孪生等技术的融合，这一“工况专家"将向通用化、智能化方向发展，成为实现碳中和目标的关键装备。
