制药生产线用冷却换热标准解析

制药生产线对温度控制的精确性、设备的耐腐蚀性及卫生标准有着严苛要求，冷却换热器作为关键设备，其性能直接影响药品质量、生产效率及能源消耗。以下从核心标准、设备类型、技术参数、应用场景及未来趋势五个维度，系统解析制药生产线用冷却换热标准。

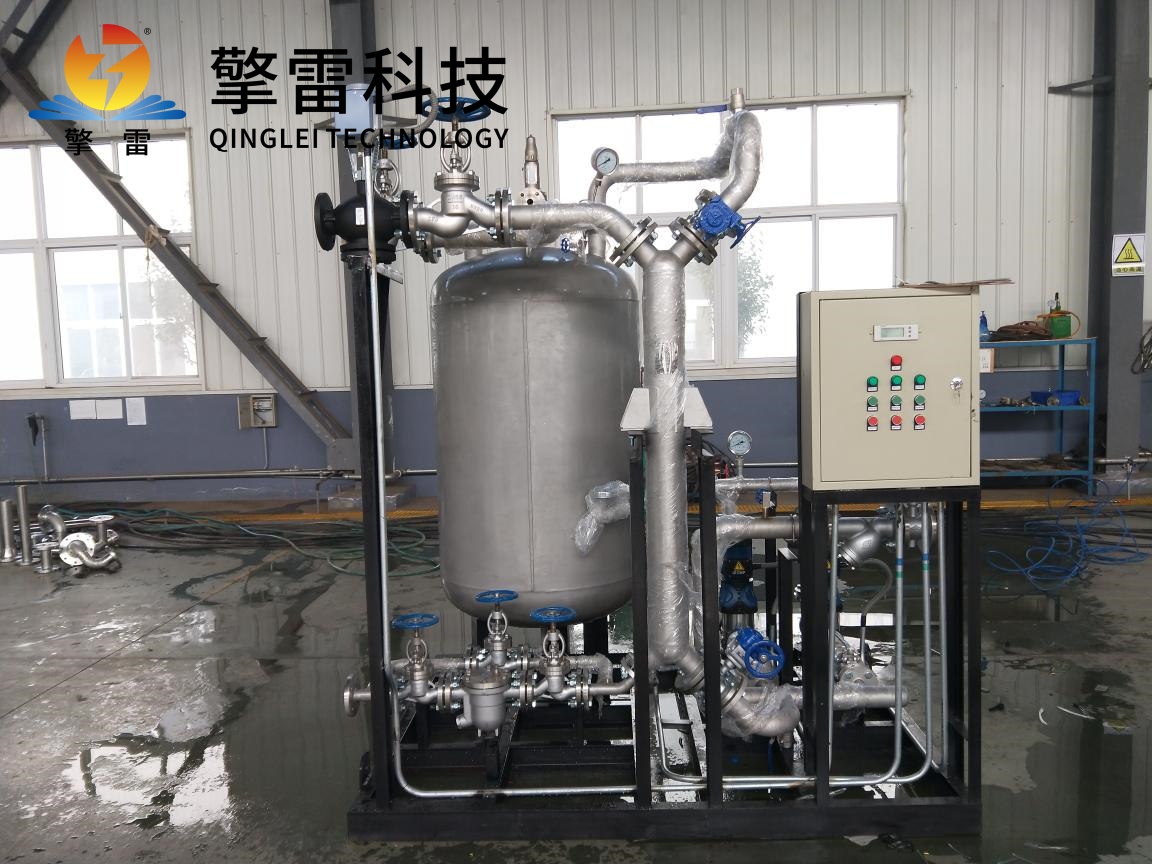

一、核心标准：安全、效率与合规的基石

1. 材质标准

耐腐蚀性：接触药液的材质需具备高耐腐蚀性。例如，316L不锈钢适用于含氯介质，钛合金可耐受强酸（如），碳化硅陶瓷在浓硫酸、王水中年腐蚀速率<0.005mm，是传统不锈钢的1/100。

热导率：高导热材料可提升换热效率。铜的热导率达400 W/(m·K)，碳化硅为120—270 W/(m·K)，远超不锈钢（15—25 W/(m·K)）。

卫生标准：材质需符合FDA/GMP要求，如316L不锈钢通过USP Class VI认证，碳化硅表面光滑无金属离子析出，避免污染药液。

2. 结构标准

间壁式换热：热流体与冷流体通过管壁或板片间接换热，避免交叉污染。例如，管壳式换热器热流体走管程，冷却介质走壳程。

湍流强化：通过螺旋流道、波纹板片等设计增强流体湍流，降低热阻。螺旋板式换热器传热系数达2500 W/(m²·K)，较传统列管式提升40%。

可拆结构：便于CIP（在线清洗）和SIP（在线灭菌）。板式换热器采用标准法兰连接，清洗时间缩短70%。

3. 性能标准

传热效率：总传热系数是核心指标。碳化硅换热器在抗生素发酵液冷却中，传热系数达1500—2500 W/(m²·K)，热回收效率≥92%。

温度控制精度：生物制药需±0.1℃以内。疫苗生产中，碳化硅换热器实现培养基±0.2℃精准控温，产品合格率提升至99.9%。

压降与能耗：优化流道设计降低压降。螺旋缠绕管换热器处理高粘度流体时，压降仅0.05MPa，较传统设备节能25%。

二、设备类型：结构创新驱动性能突破

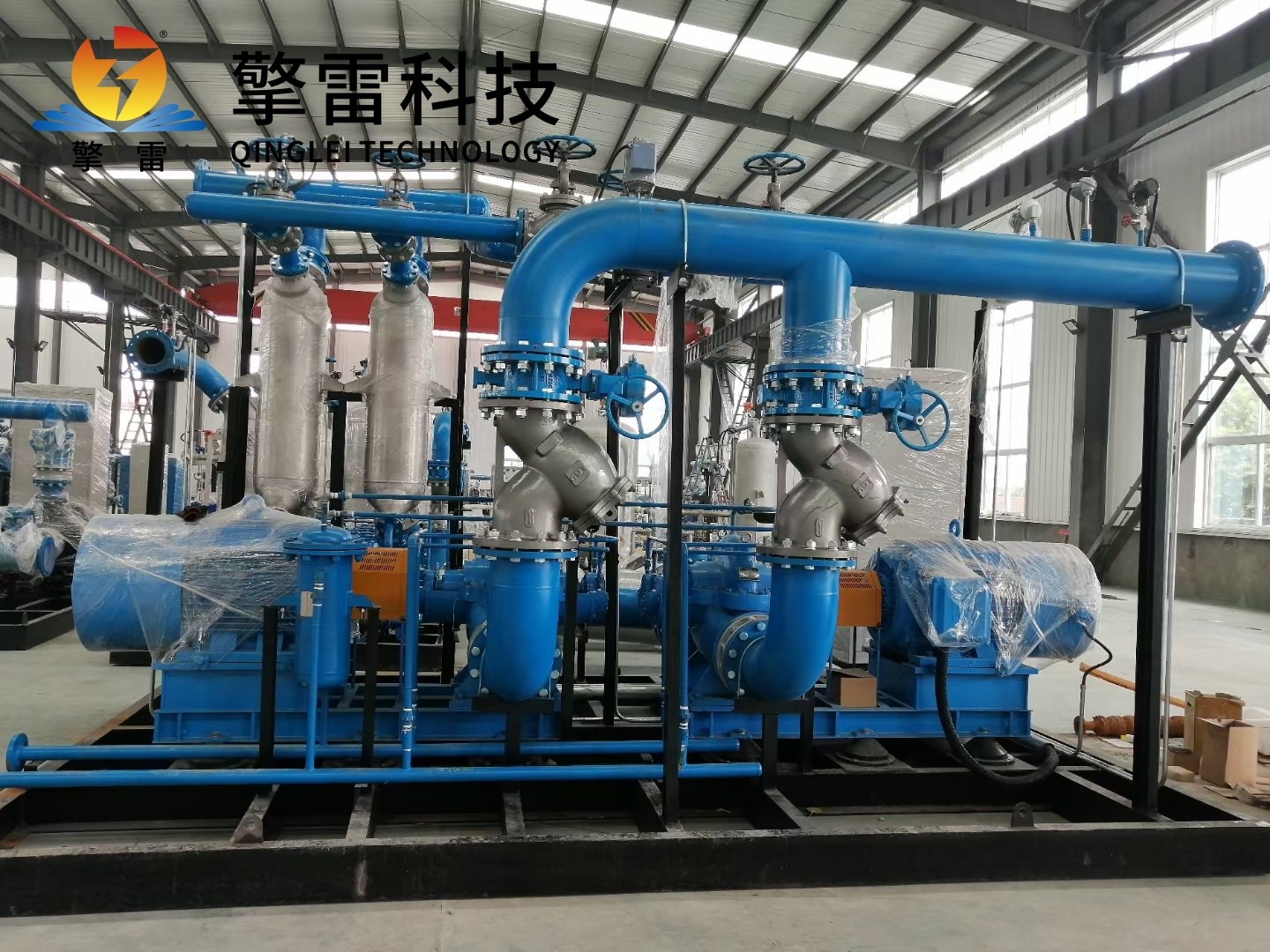

1. 管壳式换热器

结构：由管束、壳体、管板及折流板组成，适用于高压、大流量工况。

应用：MDI生产中，钛合金管壳式冷凝器承受8MPa压力，连续运行5年无泄漏，年处理超10万吨。

优化：双套同心盘管设计实现热流体与冷流体瞬间热交换，热能利用率达90%。

2. 板式换热器

结构：波纹金属板叠装，板间形成薄矩形通道，传热效率高。

应用：注射剂生产线中，316L不锈钢板式换热器在pH 4—10范围内连续运行3年无腐蚀泄漏，换热效率达85%，占地面积较管壳式减少60%。

创新：模块化设计支持2—10个模块并联，适应500L/h—50T/h产能需求。

3. 螺旋板式换热器

结构：双螺旋通道形成强制湍流，降低热阻。

应用：糖浆冷却项目中，处理黏度1500mPa·s流体时，压降仅0.05MPa，传热效率达90%，较传统设备节能25%。

优势：可拆结构便于定期清洗，结垢周期延长至12个月。

4. 碳化硅换热器

结构：以碳化硅陶瓷为核心材料，耐高温、强腐蚀。

应用：疫苗灭菌工艺中，耐受1350℃蒸汽急冷冲击，设备寿命突破15年；处理废水时，寿命从2年延长至12年，年维护成本降低75%。

创新：螺旋微通道设计使湍流强度提升3—5倍，传热系数提高30%—50%。

三、技术参数：量化性能的关键指标

参数类型碳钢换热器不锈钢换热器铜制换热器碳化硅换热器

初始成本¥5,000—50,000/台¥20,000—150,000/台¥15,000—100,000/台¥50,000—300,000/台

传热系数1500—3000 W/(m²·K)2000—3500 W/(m²·K)3000—5000 W/(m²·K)1500—2500 W/(m²·K)

耐蚀性中性介质适用，需防腐涂层耐氯离子腐蚀，无需涂层需避免氨/硫化物，可镀镍提升耐强酸、强碱及有机溶剂

清洁难度内壁抛光至Ra<0.8μmRa<0.4μm，易清洁Ra<0.2μm，清洁性表面光滑，自清洁

典型应用场景冷却水循环、空调系统注射剂、口服液生产细胞培养、生物反应器冷却疫苗灭菌、化学合成制药

四、应用场景：全流程覆盖的温控专家

1. 原料药合成

头孢类抗生素：螺旋板式冷凝器实现冷却速率精准控制，晶体粒径分布集中度提升35%，产品收率提高8%。

阿司匹林合成：板式冷凝器将反应时间从4小时缩短至2.5小时，单线日产量提升37.5%，产物纯度提升至99.2%。

2. 生物制药发酵

青霉素发酵：碳钢-不锈钢复合冷凝器通过PID温控系统，将温度波动控制在±0.3℃以内，发酵效价提升15%。

疫苗生产：碳化硅换热器实现培养基±0.2℃精准控温，产品合格率提升至99.9%，年产能提升10%。

3. 制剂生产

低温配制：铜制盘管式换热器在8秒内将细胞培养液温度从37℃降至4℃，温度波动±0.5℃，满足生物制药对快速响应的需求。

灭菌冷却：湿热灭菌后需迅速冷却以防止过热损害药物，冷却换热器确保灭菌后的设备和物品快速降温，产品不合格率从0.5%降至0.02%。

4. 环保与能源回收

中药废水处理：螺旋缠绕管换热器余热回收率达85%，年减少蒸汽消耗1.2万吨，运行成本降低40%。

废水处理：碳化硅换热器设备寿命从2年延长至12年，年维护成本降低75%。

五、未来趋势：智能化与可持续化的双重驱动

1. 智能化

数字孪生技术：通过模拟换热器运行状态，优化清洗周期与能耗管理，某企业年节能成本降低20%。

AI算法优化：结合大数据分析，实现运行参数的动态优化，预测性维护将设备利用率提升40%。

区块链技术：实现维护数据全生命周期可追溯，支撑企业碳资产优化。

2. 绿色化

天然冷却介质：开发CO₂工质替代传统氟利昂，减少温室气体排放。

热泵技术集成：回收低温余热，系统综合能效提升50%—70%；与核能余热、绿氢供热系统耦合，系统综合能效>90%。

材料闭环利用：建立碳化硅废料回收体系，单台设备碳排放减少30%。

3. 集成化

一体化设计：将换热器与反应釜、分离设备等进行一体化设计，减少设备占地面积和中间环节。例如，某疫苗生产企业通过增加换热模块，将冷却能力从500kW提升至1.2MW，无需更换整机。

3D打印定制流道：比表面积提升至800 m²/m³，降低定制化成本30%。

集装箱式机组：集成所有组件于20/40英尺集装箱内，现场安装时间缩短至传统设备的1/5。

结语

制药生产线用冷却换热标准以安全、效率与合规为核心，通过材质创新、结构优化与智能化技术，推动设备性能持续提升。未来，随着材料科学、数字孪生与人工智能的深度融合，制药冷却换热器将朝着更高效率、更强耐蚀性、更智能化的方向发展，为碳中和目标实现与制药行业高质量发展提供关键支撑。
