制药加热反应温控系统结构解析

制药加热反应温控系统是确保药品生产过程中反应温度精确控制的核心设备，其结构通常由热交换模块、循环模块、监测模块、控制模块及安全防护模块五大核心部分组成。各模块协同工作，构建闭环控制体系，保障制药工艺的稳定性与产品质量。

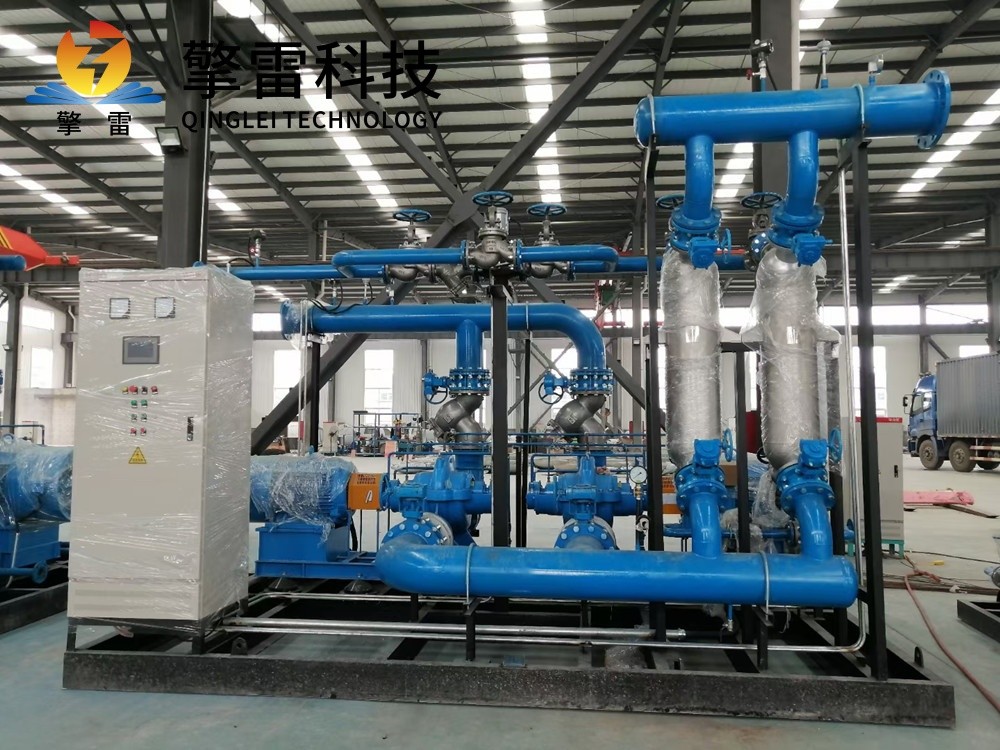

一、热交换模块：热量传递的核心

热交换模块是温控系统的核心，负责热量的供给与转移，通常由加热单元和冷却单元组成。

加热单元：多采用电加热方式，选用耐高温、热效率稳定的元件，如电加热管。部分系统通过管道式加热器实现均匀传热，功率配置需匹配工艺需求，并能依据温度反馈动态调节。例如，在抗生素发酵工艺中，加热单元需将培养基温度精确控制在37±0.5℃范围内，避免局部过热导致菌体死亡。

冷却单元：借助换热器与制冷剂或冷却水配合实现散热。水冷式通过板式或壳管式换热器与冷却水交换热量，风冷式则依靠风扇强制对流。部分系统还可联动低温制冷装置，满足深低温需求，如疫苗生产中的超低温灭活工艺。模块设计需确保冷热功能切换流畅，避免温度波动。

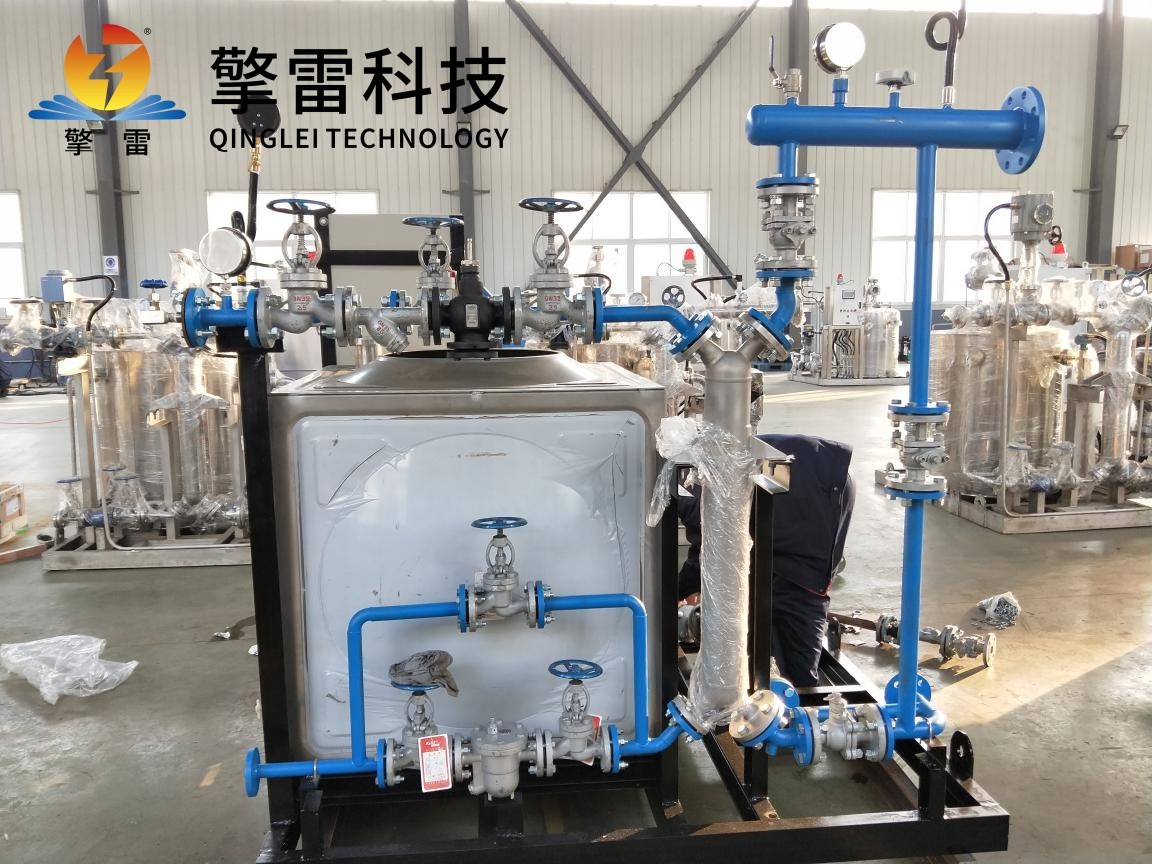

二、循环模块：热量输送的纽带

循环模块负责驱动导热介质（如导热油、水等）在系统与工艺设备间流动，保障热量传递与温度均匀。

介质选择：需适配温控范围，兼具热稳定性和流动性。例如，在高温工艺中，需选用沸点高、热稳定性好的导热介质。

储液罐：具备绝热保温与液位监测功能，防止介质不足中断循环。

循环泵：需适配介质特性，泵体及叶轮采用耐腐蚀、耐温材料。部分系统还设有过滤器，用于减少介质杂质，维护管路与换热器效率。例如，在单克隆抗体生产中，循环泵需确保培养基在反应釜内均匀流动，避免局部温度差异影响细胞生长。

三、监测模块：数据采集的基石

监测模块通过多类传感器采集运行参数，支撑控制决策，通常包括温度传感器、压力传感器和流量传感器。

温度传感器：多采用高精度元件，如热电偶、热电阻，布置于介质进出口、工艺设备及热交换模块等关键点，监测温度分布。部分系统还采集环境温度用于补偿校正。例如，在mRNA疫苗生产中，温度传感器需将脂质纳米颗粒（LNP）合成温度精准控制在±0.1℃范围内，确保粒径分布均匀性。

压力传感器：监测介质与制冷剂压力，异常时及时预警，防止设备损坏或安全事故。

流量传感器：确保介质流量稳定，避免传热效率下降。所有数据实时传输至控制模块，保障指令准确及时。

四、控制模块：系统运行的“大脑"

控制模块作为系统核心，集成数据处理、算法执行与各模块调控功能，通常采用可编程逻辑控制器（PLC）或分布式控制系统（DCS）。

控制器：具备抗干扰与多工况适配能力，支持PID、前馈控制及无模型自建树等算法。例如，在磺胺类抗生素中间体生产中，控制模块通过PID算法将反应温度严格控制在±0.5℃范围内，减少副产物生成，提高产品纯度。

操作界面：多配备彩色触摸屏，支持温度设定、程序编辑、参数显示与预警功能。部分系统具备数据存储导出及通信接口，可对接工厂自动化系统，实现远程监控与集中管理。例如，在智能制药工厂中，操作人员可通过手机或电脑实时监控反应温度，及时调整工艺参数。

五、安全防护模块：风险应对的保障

安全防护模块用于应对运行中的各类风险，确保设备与人员安全，通常包括超温保护、泄漏保护和压力保护。

超温保护：在介质、物料或部件温度超过设定值时，自动切断加热、启动冷却或停机，并触发声光预警。例如，在疫苗灭活工艺中，超温保护系统可确保病毒在设定温度下有效灭活，同时防止蛋白质变性。

泄漏保护：通过传感器监测介质或制冷剂泄漏，发现后立即停泵停热，控制泄漏影响。例如，在有毒化学品生产中，泄漏保护系统可防止有害物质扩散，保障操作人员安全。

压力保护：设有高低压安全阀，压力异常时自动泄压或切断电源。例如，在高压反应釜中，压力保护系统可防止釜内压力过高引发爆炸事故。
