炼油加热管壳换热器：高传热效率的技术解析与应用实践

一、技术核心：结构创新与高效传热机制

管壳式换热器通过螺旋缠绕结构与高效传热管的协同设计，实现了传热效率的突破性提升：

螺旋缠绕结构：将换热管以15°—30°螺旋角分层缠绕在中心筒上，形成多层同心盘管结构。这种设计在有限空间内实现单位体积换热面积达1500m²/m³，是传统管壳式换热器的10倍。例如，在炼油厂连续重整装置中，混合进料温度波动降低80%，装置运行周期延长至3年。

高效传热管：采用内螺纹管或波纹管，通过增强流体湍流提升传热系数。内螺纹管可使传热系数提升30%—50%，某炼油厂催化裂化装置中，处理循环油时传热系数达850W/(m²·K)，加温时间缩短40%。

三维湍流强化：螺旋流道诱导流体产生二次环流，破坏热边界层，传热系数较直管提升20%—40%，可达14000W/(㎡·℃)。在原油加热场景中，热效率达90%—98%，单位面积换热效率为传统设备的3—7倍。

二、性能优势：高效、紧凑、耐腐蚀

管壳式换热器在炼油加热中展现出全面超越传统设备的性能：

高效传热：整体热效率达90%—98%，传热系数可达12000—14000W/(m²·℃)。例如，在某炼油厂常压蒸馏装置中，6台串联的浮头式换热器回收余热约2.5×10⁷kcal/h，使加热炉燃料消耗降低30%。

结构紧凑：单台设备传热面积可达18m²，体积仅为传统管壳式换热器的1/10，重量减轻40%—58%。模块化设计支持多股流分层缠绕，基建成本降低30%，在海洋平台应用中占地面积缩小40%。

耐腐蚀与耐高温：针对含硫介质（如H₂S、有机酸），采用316L不锈钢或双相钢（SAF2205）管束，抗点蚀能力强，寿命延长3—5倍。设计压力可达25MPa，爆破压力42MPa，满足加氢装置高压工况。在煤制油项目中，缠绕管换热器作为低温甲醇洗工段核心设备，使煤气化工艺效率提升22%，设备占地面积减少60%。

抗结垢与低维护：高流速湍流冲刷管壁，结垢速率降低50%以上，维护周期延长至1—2年（传统设备为6—12个月）。螺旋通道离心力自清洁效应减少污垢沉积70%，清洗周期延长至每半年一次，维护成本降低40%。

三、典型应用场景：覆盖炼油全流程

管壳式换热器在炼油加热中广泛应用于以下场景：

原油预热：在常压蒸馏装置中，利用塔顶馏分余热（150—300℃）将原油从20℃加热至200℃以上，替代部分加热炉负荷。某炼厂通过6台串联的浮头式换热器，年节约燃料成本超百万元。

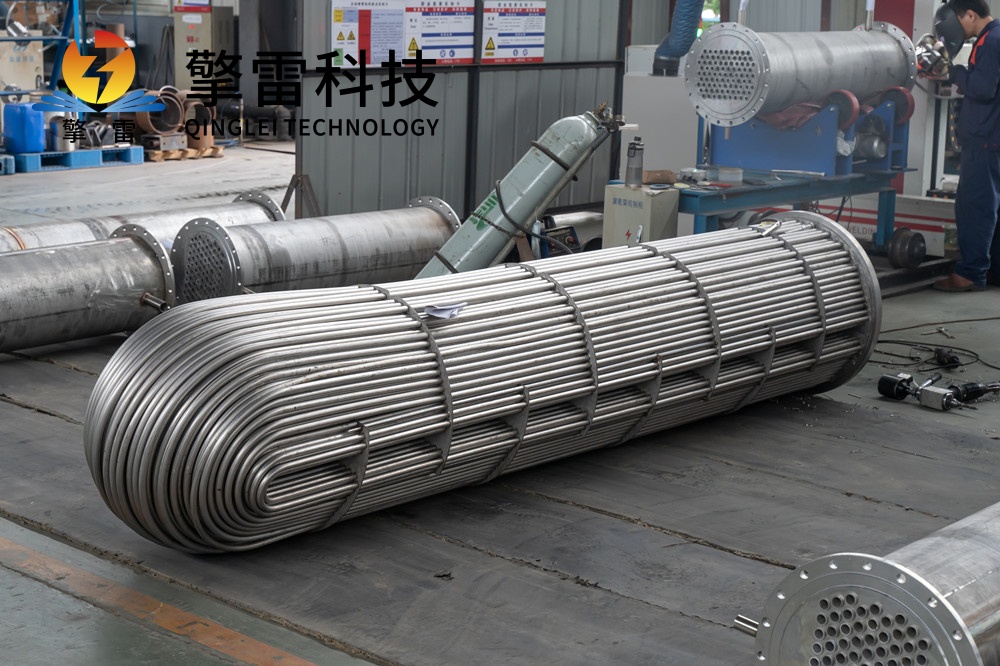

催化裂化余热回收：回收再生器烟气余热（700℃冷却至300℃以下），产生1.0—1.6MPa饱和蒸汽，用于驱动汽轮机或工艺加热。某炼油厂采用U型管式换热器后，换热效率达80%以上，年节约标准煤1.2万吨。

重油加热：在延迟焦化装置中，处理高粘度重油时，螺旋缠绕结构通过增强湍流减少边界层厚度，避免局部过热导致的物料分解。传热系数提升至850W/(m²·K)，加温时间缩短40%。

低温工程：在LNG液化工艺中，实现天然气从常温冷却至-162℃的能耗降低18%，液化效率提升15%，单位产能投资降低30%。

四、性能优化与运维管理：保障高效运行

为进一步提升管壳式换热器的性能并降低运维成本，需从以下方面入手：

设计优化：

传热面积优化：通过精确的热力计算，结合实际工况和节能要求，合理确定传热面积。

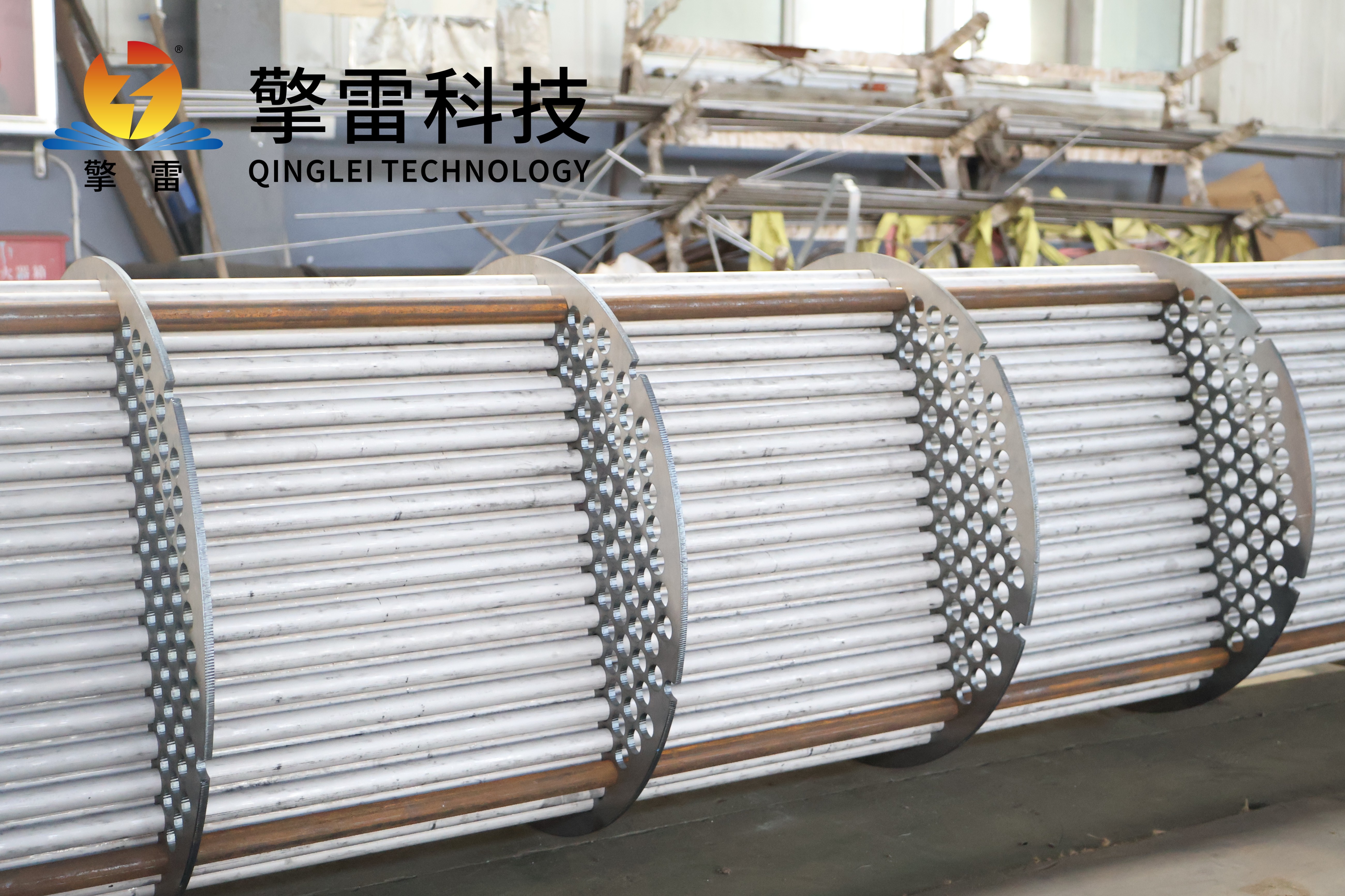

管程和壳程结构改进：优化管程排列方式（如正三角形排列），增加管外流体湍流程度；合理设计壳程折流板（如弓形折流板、螺旋折流板），改善流体流动状态，减少死区和短路现象。

材质选择：根据炼油介质特性，选择具有良好耐腐蚀性和机械性能的材质。对于腐蚀性较强的介质，可采用双相不锈钢、镍基合金等高性能材质，或采用内衬防腐层的方法延长设备使用寿命。

运维管理：

定期检查：定期检查换热器的运行状态和性能参数，及时发现并解决问题。

防止泄漏：确保换热器的密封性能良好，防止流体泄漏造成损失和污染。

流体诱导振动控制：通过优化折流板间距、安装防振支架等措施，减少流体诱导振动对设备的影响。

在线清洗：定期采用在线清洗技术（如化学清洗、高压水射流清洗），去除换热器表面的污垢，恢复其传热性能。

五、未来趋势：智能化与绿色化

随着工业技术的不断进步和节能环保意识的增强，管壳式换热器正朝着智能化和绿色化方向发展：

物联网与AI算法集成：通过在换热器上安装传感器，实时监测设备的运行参数（如温度、压力、流量），并利用智能控制系统对设备进行自动调节和优化运行，提高设备的运行效率和可靠性。数字孪生技术构建设备三维模型，集成温度场、流场数据，实现剩余寿命预测，预测性维护准确率>98%，故障响应时间缩短70%。

环保材料应用：采用可降解材料、低污染材料等绿色环保材料，减少对环境的影响。例如，研发碳化硅、镍基合金等材料，延长设备寿命至20年以上。

设计：优化换热器的设计和制造工艺，降低能源消耗和废弃物排放，助力碳中和目标。例如，在炼油厂中，通过管壳式换热器回收催化裂化装置的余热，年减少二氧化碳排放1.5万吨。
